باعتباري موردًا للحلقات الرباعية، رأيت بنفسي أهمية وجود ختم يعمل بشكل صحيح في التطبيقات المختلفة. تعتبر الحلقات الرباعية، والمعروفة أيضًا باسم الحلقات X، خيارًا شائعًا لتطبيقات الختم نظرًا لتصميمها الفريد وأدائها الفائق مقارنة بالحلقات O التقليدية. ومع ذلك، مثل أي حل مانع للتسرب، يمكن أن تواجه الحلقات الرباعية مشاكل تؤثر على فعاليتها. في منشور المدونة هذا، سأشارك بعض الأفكار حول كيفية استكشاف مشكلات الختم الرباعية الشائعة وإصلاحها.
1. فهم أساسيات الحلقات الرباعية

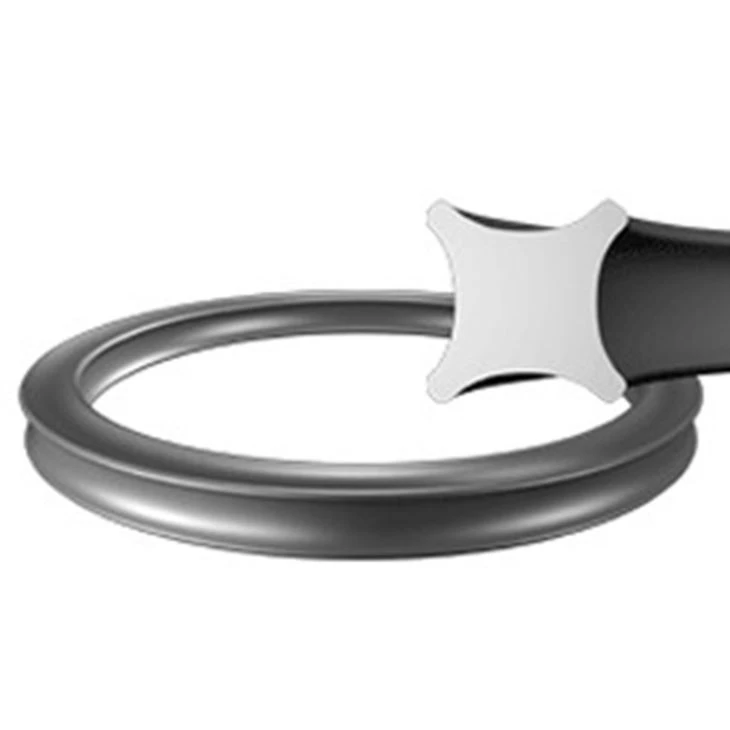

قبل الخوض في استكشاف الأخطاء وإصلاحها، من الضروري فهم ماهية الحلقات الرباعية وكيفية عملها. تحتوي الحلقة الرباعية على مقطع عرضي يشبه الحرف "X"، والذي يوفر نقاط إغلاق متعددة. يوفر هذا التصميم العديد من المزايا، بما في ذلك تقليل الاحتكاك وتقليل التآكل وتحسين أداء الختم مقارنةً بالحلقات الدائرية. تُستخدم الحلقات الرباعية في مجموعة واسعة من الصناعات، من السيارات إلى الفضاء الجوي، وهي متوفرة في مواد مختلفة مثل FKM، وNBR، وEPDM، والسيليكون.
2. مشاكل الختم الشائعة وأسبابها
التسريبات
يعد التسرب أحد أكثر المشكلات شيوعًا التي يواجهها مستخدمو الحلقات الرباعية. هناك عدة أسباب محتملة للتسربات:
- التثبيت غير السليم: التثبيت غير الصحيح هو السبب الرئيسي للتسربات. إذا لم يتم تركيب الحلقة الرباعية بشكل صحيح، فقد لا يتم تثبيتها بشكل صحيح، مما يؤدي إلى وجود فجوات يمكن أن يتسرب منها السائل. يمكن أن يحدث هذا إذا كانت أبعاد الأخدود غير صحيحة، أو كانت الحلقة ممتدة أو ملتوية أثناء التثبيت، أو أن السطح الخارجي لأجزاء التزاوج ليس سلسًا بدرجة كافية.
- توافق المواد: يجب أن تكون مادة الحلقة الرباعية متوافقة مع السائل أو الغاز الذي يتم ختمه. إذا كان هناك تفاعل كيميائي بين المادة والوسط، يمكن أن تنتفخ الحلقة أو تتصلب أو تتحلل، مما يؤدي إلى فقدان أداء الختم. على سبيل المثال، يمكن أن يؤدي استخدام حلقة رباعية من النتريل (NBR) عند ملامستها للوقود الذي يحتوي على مستويات عالية من الهيدروكربونات العطرية إلى تضخم الحلقة وفقدان ختمها.
- ارتداء والمسيل للدموع: مع مرور الوقت، يمكن أن تتعرض الحلقة الرباعية للتآكل بسبب عوامل مثل الاحتكاك والضغط ودرجة الحرارة. يمكن أن يؤدي ذلك إلى فقدان الحلقة لشكلها ومرونتها، مما يؤدي إلى حدوث تسربات. يمكن لتطبيقات الضغط العالي أو التطبيقات ذات الدراجات المتكررة تسريع عملية التآكل.
الاحتكاك المفرط
يمكن أن يسبب الاحتكاك المفرط مشاكل مثل زيادة التآكل، وانخفاض الكفاءة، وحتى تلف الحلقة الرباعية وأجزاء التزاوج. فيما يلي بعض الأسباب المحتملة:
- تشحيم غير صحيح: يعد التشحيم المناسب أمرًا ضروريًا لتقليل الاحتكاك بين الحلقة الرباعية وأسطح التزاوج. إذا كان مادة التشحيم غير متوافقة مع مادة الحلقة الرباعية أو إذا لم يكن هناك ما يكفي من التشحيم، فقد يزيد الاحتكاك.
- خشونة السطح: قد يؤدي السطح الخشن للأجزاء المتزاوجة إلى زيادة الاحتكاك. تحتاج الحلقة الرباعية إلى سطح أملس لتنزلق عليها دون مقاومة مفرطة.
- زيادة في الضغط: إذا تم ضغط الحلقة الرباعية كثيرًا، فيمكن أن تخلق مساحة تلامس أكبر مع الأسطح المتزاوجة، مما يؤدي إلى زيادة الاحتكاك.
مجموعة الضغط
تحدث مجموعة الضغط عندما لا تعود الحلقة الرباعية إلى شكلها الأصلي بعد ضغطها. يمكن أن يؤدي ذلك إلى فقدان قوة الختم ويؤدي إلى حدوث تسربات. الأسباب الرئيسية لمجموعة الضغط هي:
- درجات حرارة عالية: التعرض لدرجات الحرارة المرتفعة يمكن أن يتسبب في فقدان مادة الحلقة الرباعية مرونتها بمرور الوقت. المواد المختلفة لها حدود مختلفة لدرجة الحرارة، وتجاوز هذه الحدود يمكن أن يؤدي إلى تسريع عملية ضبط الضغط.
- ضغط طويل الأمد: إذا تعرضت الحلقة الرباعية لضغط مستمر لفترة طويلة، فمن الممكن أن تفقد قدرتها على استعادة شكلها تدريجيًا.
3. خطوات استكشاف الأخطاء وإصلاحها
التفتيش البصري
الخطوة الأولى في استكشاف مشكلات الختم الرباعي الحلقة وإصلاحها هي إجراء فحص بصري. ابحث عن علامات التلف، مثل الجروح أو التمزقات أو السحجات على الحلقة. تحقق من التثبيت للتأكد من تثبيت الحلقة الرباعية بشكل صحيح في الأخدود وعدم وجود علامات التواء أو تمدد. قم أيضًا بفحص الأجزاء المتزاوجة بحثًا عن أي علامات تلف أو تآكل.
التحقق من توافق المواد
تأكد من أن مادة الحلقة الرباعية متوافقة مع السائل أو الغاز الذي يتم إغلاقه. يمكنك الرجوع إلى مخططات توافق المواد المقدمة من قبل الشركة المصنعة أو استشارة خبير فني. إذا كنت تشك في عدم توافق المواد، فكر في استبدال الحلقة الرباعية بمادة أكثر ملاءمة. على سبيل المثال، إذا كنت تتعامل مع تطبيق ذو درجة حرارة عالية، فقد ترغب في التفكير في استخدام أFKM حلقة رباعية مقاومة للحرارة لوقود الديزل.
تقييم التثبيت
قم بمراجعة عملية التثبيت للتأكد من أنها تمت بشكل صحيح. تحقق من أبعاد الأخدود للتأكد من أنها ضمن المواصفات الموصى بها للحلقة الرباعية. يجب أن يكون عرض وعمق الأخدود مناسبًا لتوفير المقدار الصحيح من الضغط. تأكد أيضًا من أن تشطيب سطح أجزاء التزاوج يلبي المتطلبات.
تحقق من التشحيم
إذا كان الاحتكاك المفرط يمثل مشكلة، فتحقق من التشحيم. تأكد من أن مادة التشحيم متوافقة مع مادة الحلقة الرباعية وأن هناك كمية كافية من التشحيم. إذا لزم الأمر، قم بتطبيق مادة تشحيم مناسبة على الحلقة الرباعية وأسطح التزاوج.
مراقبة درجة الحرارة والضغط

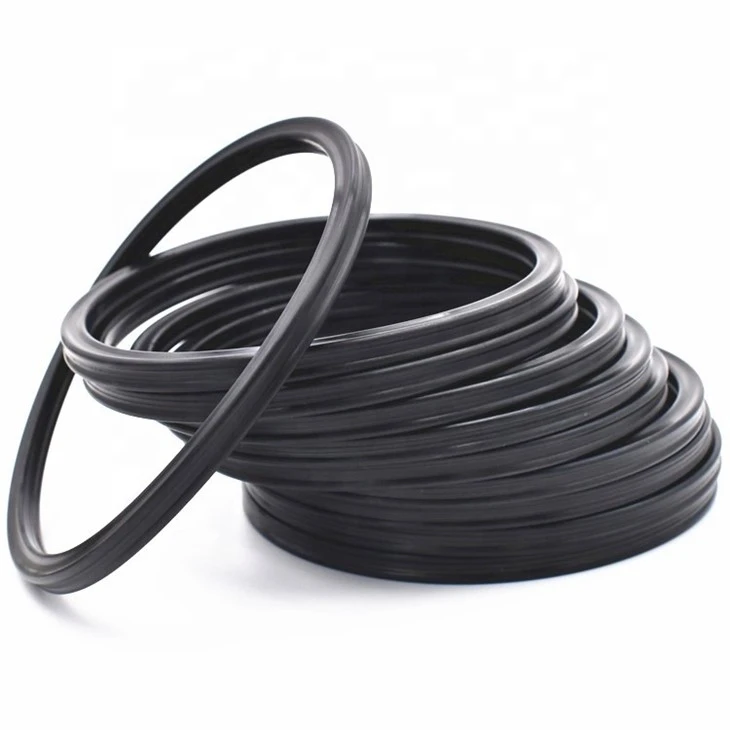

راقب درجة حرارة التشغيل وضغط النظام. إذا تجاوزت درجة الحرارة أو الضغط حدود مادة الحلقة الرباعية، فقد يتسبب ذلك في حدوث مشكلات مثل مجموعة الضغط أو تدهور المادة. فكر في استخدام حلقة رباعية مصنوعة من مادة ذات درجة حرارة أو ضغط أعلى إذا لزم الأمر. على سبيل المثال،NBR X-Ring ستار الدائري حلقة رباعيةتتميز بخصائص أداء مختلفة مقارنة بحلقات FKM وقد تكون أكثر ملاءمة لنطاقات معينة من درجات الحرارة والضغط.
4. التدابير الوقائية
لتجنب مشاكل الختم الرباعي الحلقات في المقام الأول، ضع في اعتبارك التدابير الوقائية التالية:
- الاختيار السليم: اختر مادة الحلقة الرباعية المناسبة بناءً على متطلبات التطبيق، بما في ذلك السائل أو الغاز الذي يتم إغلاقه، وظروف درجة الحرارة والضغط، ونوع الحركة (ثابت أو ديناميكي).
- تركيب الجودة: تأكد من تركيب الحلقة الرباعية بشكل صحيح باتباع إرشادات الشركة المصنعة. استخدم الأدوات والتقنيات المناسبة لتجنب إتلاف الحلقة أثناء التثبيت.
- الصيانة الدورية: قم بتنفيذ جدول صيانة منتظم لفحص الحلقات الرباعية بحثًا عن علامات التآكل. استبدل الحلقات على الفواصل الزمنية الموصى بها لمنع الأعطال.
5. الاستنتاج
يتطلب استكشاف أخطاء مشاكل الختم الرباعي وإصلاحها اتباع نهج منظم يتضمن فهم المبادئ الأساسية لتشغيل الحلقات الرباعية، وتحديد الأسباب الشائعة للمشاكل، واتخاذ الخطوات المناسبة لمعالجتها. باتباع خطوات استكشاف الأخطاء وإصلاحها الموضحة في منشور المدونة هذا وتنفيذ التدابير الوقائية، يمكنك ضمان الأداء الموثوق لأنظمة الختم ذات الحلقات الرباعية الخاصة بك.
إذا كنت تواجه أي مشاكل في إغلاق الحلقات الرباعية أو كنت بحاجة إلى حلقات رباعية عالية الجودة لتطبيقاتك، فنحن هنا لمساعدتك. نحن نقدم مجموعة واسعة من الحلقات الرباعية، بما في ذلكEPDM X على شكل حلقة الختم حلقة رباعية,حلقات رباعية من مطاط السيليكون NBR النتريل فيتون، وحلقات Buna-N X وحلقات مربعة. اتصل بنا لمناقشة متطلباتك المحددة ودعنا نساعدك في العثور على أفضل حل للختم.
مراجع
- دليل الختم، طبعات مختلفة
- الوثائق الفنية للشركة المصنعة بشأن الحلقات الرباعية
